CIRCUIT MANUAL A CLASE

TERMISOR

• ¿Qué sucede si disminuye la temperatura en el termistor? que se apaga, la bombilla no se enciende   ¿Cuál es el valor de la Resistencia en este caso? 9.32㏀

¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? -1.09

¿Qué sucede si aumenta la temperatura en el termistor? Que se enciende, la bombilla se ilumina. ¿Cuál es el valor de la Resistencia en este caso? 527.55Ω

¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? -19.1

¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o NTC? Que cuando hace calor el LED brilla más y cuando hace mas frio el LED brilla menos o se apaga.

RESISTÈNCIES VARIABLES AMB LA LLUM

• QUE ES UNA RESISTÈNCIA LDR? és una resistència que el seu valor depèn de la quantitat de llum que li arriba.

• SÍMBOL:

• EL SEU FUNCIONAMENT: Si la llum que incideix en el dispositiu supera certa freqüència, els fotons absorbits pel semiconductor donen als electrons lligats l'energia suficient per saltar a la banda de conducció. En presència d'una gran intensitat de llum la seva resistència elèctrica és baixa.

• APLICACIONS: Es fabriquen LDR's de diversos tipus: es poden trobar cèl·lules barates de sulfur de cadmi en molts articles de consum, per exemple càmeres de fotografia, mesuradors de llum, rellotges amb ràdio, alarmes de seguretat i sistemes d'engegada i apagada d'enllumenat públic en funció de la llum ambiental. Per una altra banda, existeixen fotoconductors de Ge:Cu, que són els sensors que funcionen dins de la gamma més baixa de raigs infraroigs. També s'utilitzen molt en els sensors de llum.

• CIRCUIT:

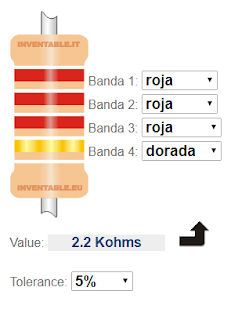

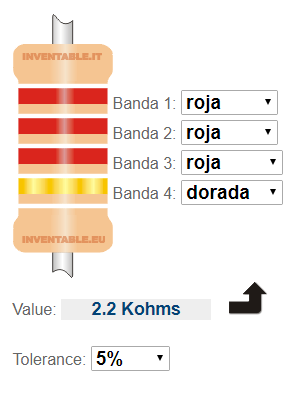

CALCULAR RESISTÈNCIES

A)

B)

C)

D)

E)
