TRANSISTORS

Qué és un transistor? és un component emprat per controlar i amplificar el pas del corrent per un circuit electrònic. És el component electrònic més important i el més utilitzat. Està format per tres capes de material semiconductor en què es col-loquen tres terminals i després s'encapsulen perquè es puguin muntar en un circuit.

Símbol:





Transistor:



EJ.9 Per què creus que els aparells de ràdio petits s'anomenen transistors? Perquè dins tenen transistors.

Quins avantatges presenta l'ús de transistors enfront de les vàlvules? El transistor pot substituir 100 vàlvules; simplifica el tamany i les funcions.

Quins aparells s'han desenvolupat gràcies a aquests avantatges? MP3, MP4, tots els equips d'electrònica.



CIRCUIT:

CONDENSADOR ll

CONDENSADORS

Els condensadors permeten emmagatzemar càrregues elèctriques i utilitzar-les quan calgui.
Estan formats per dues plaques metàl.liques enfrontades que estan separades per un material aïllant (dielèctric). A cada placa se li uneix un terminal per a la connexió del circuit. La relació entre la càrrega elèctriva que emmagatzema un condensador i el voltatge a què està sotmès s'anomena capacitat.

El condensador passa els pols y permet emmagatzemar les càrregues perque passi el corrent i s'ulimini el LED.

El LED s'ilumina amb més potencia, ya que la resistència permet passar més intensitat.

EQUACIÓ

SEMICONDUCTORS I DÍODES

Semiconductors: Un material semiconductor és aquell que pot conduir el corrent elèctric en determinades condicions.

Díodes: Un díode és un component que s'obté en unir un semiconductor P amb un N.

¿Cómo se llama el dispositivo semiconductor que tiene la apariencia de punta de flecha y que aparece en la siguiente figura? díodo

¿Cuál es su comportamiento cuando se le polariza directa e inversamente?  directa: permite pasar los electrones y la lampara se ilumina.  inversamente: el díodo no permite pasar los electrones y la lampara no se ilumina.

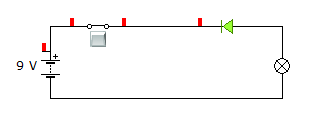

CIRCUITO 1:

Pulsa el interruptor¿Qué ocurre y por qué? La lampara se ilumina, porqué el diodo esta polarizado directamente y deja pasar los electrones.

Da la vuelta al diodo ¿Qué ocurre y por qué? La lampara no se ilumina, porqué el diodo esta puesto inversamente y no deja pasar los electrones.


CIRCUITO 2:

Pulsa el interruptor¿Qué ocurre y por qué? El LED se ilumina, porque permite pasar los electrones y hace que funcione el motor y transmite la energia para que funcione el LED.

¿Qué utilidad tiene el diodo LED en este circuito? Indicar el funcionamiento del motor.

CIRCUITO 3:





Pulsa el interruptor L1¿Qué ocurre y por qué?  No                                                              pasa nada, el LED no se enciende.

Pulsa el interruptor L2¿Qué ocurre y por qué? El LED se ilumina, porque los polos positivos y negativos estan puestos correctamente y dejan pasar los electrones que hacen que se encienda.

Con el interruptor I1 pulsado, pulsa el interruptor I2
¿Qué ocurre y por qué? Se iluminan los dos LEDS al estar conectados correctamente los polos y dejan pasar los electrones.
