ACTIVITATS POLITGES I POLISPASTOS

1. Dibuja el esquema de una polea fija, una móvil y un polipasto de 4 poleas.

Polea fija

Polea móvil

polipasto de 4 poleas

2. Calcula la fuerza que hay que hacer en cada caso para levantar una carga de 100 N. Indica el nombre de cada mecanismo.

Polea fija:
  f = r
100 N = 100N

Polipasto:
f = r/2n
f = 100/2·2
f = 100/4
f = 25N

Polea móvil:
f = r/2
f = 100/2
= 50N

3. Dibuja un polipasto de 8 poleas (4 móviles y 4 fijas) ¿Qué fuerza tendremos que hacer para elevar un peso de 160 kg. usando este polipasto?

f = r/2n   f = 160/2·4   f = 160/8    f = 20 N

4.  Dibuja un polipasto de 8 poleas (4 móviles y 4 fijas) ¿Qué fuerza tendremos que hacer para elevar un peso de 160 kg. usando este polipasto?


Ejercicio 3.

5. Si en el polipasto anterior hacemos una fuerza de 50 kg ¿Qué peso podremos levantar?

50 = r/8  50·8 = r    400 = r

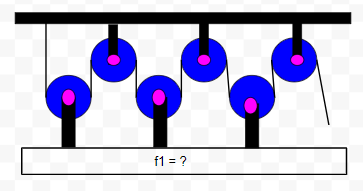

6. Con ayuda de un polipasto de 6 poleas (3 fijas y 3 móviles) he levantado una carga cuyo peso era de 80 kg. ¿Qué fuerza he desarrollado? Dibuja el esquema del polipasto.

f = r/2n   f = 80/2·3    f = 80/6    f = 13'3^ (13'3333...)
